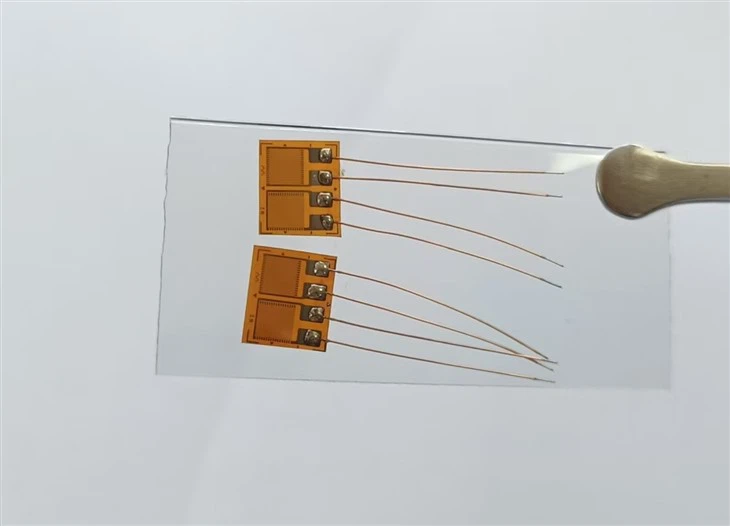

Yarım Köprü 90 Derece Gerinim Ölçer BB Serisi
Yarım Köprü 90 Derece Gerinim Ölçer BB Serisi90 derece rozet olarak adlandırılan bu gerinim göstergeleri, birbirine dik olarak yönlendirilmiş iki ölçüm elemanından oluşur. Ana gerilme yönlerinin bilindiği uygulamalarda kullanılırlar. Bir ölçüm elemanı bir suşun yönü ile hizalanır. 90 derece rozet gerinim göstergeleri yarım köprü devrelerinde yapılandırılabilir. Tam köprü devreleri de birden fazla rozet kullanılarak oluşturulabilir.
Model: BB Serisi Serisi
Taşıyıcı Malzeme: Fenolik Aldehit \/Poliimid \/Epoksi
Ölçüm Malzemesi: Folyo (Nikel Bakır Alaşım, Konstanttan veya Karma)
Direnç: 350-1000 ohm
Terminaller: 3 veya 4
Operasyonel Sıcaklık － 30- ＋ 80 Derece, Sıcaklık Tazminat Aralığı ＋ 10- ＋ 80 Derece
Üç (3) lehim noktası, uzun terim kararlı.
| Model | Izgara boyutu (mm) |
Taban Boyutu (mm) | Izgara mesafesi (mm) |
| Bf (ba\/be) 350-2 bb | 2.6×3 .3 | 6.3×7 .6 | / |
| Bf (ba\/be) 350-3 bb | 3.0×3 .1 | 6.8×7 .6 | / |
| Bf (ba\/be) 1000-2 bb | 2.6×3 .0 | 6.3×7 .5 | / |
| Bf (ba\/be) 1000-3 bb | 3.0×3 .1 | 6.8×7 .6 | / |
| Bf (ba\/be) 350-3 bb-a | 3.0×3 .1 | 6.8×7 .6 | / |
| Bf (ba\/be) 1000-3 bb-a | 3.0×3 .1 | 6.8×7 .6 | / |
Uygulamalar:
Bükme kirişleri:I-kirişleri, konsollar veya makine çerçeveleri gibi yapısal bileşenler.
Eksenel Yük İzleme:Gerilim\/sıkıştırma altında sütunlar, dikenler veya bağlantı çubukları.
Basınçlı Gemiler:Boru hatlarında veya tanklarda çember ve eksenel gerilmelerin ölçülmesi.
Otomotiv Testi:Süspansiyon kolları, şasi bileşenleri veya fren pedalları.
Endüstriyel Makineler:Bükülme yüklerine maruz kalan presler, vinçler veya robotik kollar.
Örnek kullanım durumu:
Robotik bir kolda bükme stresini izleme:
BB Serisi göstergelerini kolun üst ve alt yüzeylerine 90 derece takın.
Yarı köprü modunda bir veri toplama sistemine bağlanın.
Yük kapasitesini optimize etmek ve aşırı yüklemeyi önlemek için çalışma sırasında gerçek zamanlı bükülme gerilimini ölçün.
BB ve HA serisi ne zaman kullanılır:
BB Serisi (90 derece):Bükme, eksenel yükler veya yarım köprü kurulumunda sıcaklık telafisi gerektiren uygulamalar için en iyisi.
HA Serisi (45 derece):Kesme\/torsiyonal gerinim ölçümü için optimize edilmiş.
Tam BB serisi özellikleri için üreticinin veri sayfasına veya teknik desteğine danışın.
Not:Müşteri talebine göre diğer modeller ve boyutlar mevcuttur
