Anahtar kalibrasyonu için kuplajlı dinamik tork dönüştürücü

Model: DST -01

Reaksiyon tork sensörleri, tork anahtarı kalibrasyon sistemlerindeki kritik bileşenlerdir ve reaksiyon kuvvetlerini telafi ederken uygulanan torkun hassas ölçülmesini sağlar .

1. Kalibrasyon sistemlerinde rol

Reaksiyon torku dönüştürücü, step motor kontrolleri, tork sensörleri ve kodlayıcılar içeren kalibrasyon sistemleriyle entegre olurManuel, otomatik veya elektronik el çarkı işlemi

Her ikisini de etkinleştiriyorlarAçık döngü ve kapalı döngü kontrolü, gerçek zamanlı geri bildirim yoluyla kalibrasyon doğruluğunu sağlamak

2. Kritik teknik özellikler

TEDS (IEEE1451.4) Destek: Sensör tanımlama ve kalibrasyon parametrelerini otomatikleştirerek kurulum hatalarını azaltır

Sağlam inşaat:

Endüstriyel ortamlarda korozyon direnci için paslanmaz çelik

Hafif uygulamalar için alüminyum alaşım

Aşırı yük koruması:% 150 güvenli aşırı yük ve% 300 aşırı yük

Çevresel esneklik: IP 65- Nominal Birimler, Direnç Toz/Su Giriş

3. Kalibrasyon iş akışlarına entegrasyon

Montaj: Flanş/kare sürücü tasarımları, tork anahtarlarıyla doğrudan bağlantı sağlar, yanlış hizalama hatalarını en aza indirir

Sinyal işleme: Uyumluluk gerektirir:

Gürültü azaltma için dörtlü frekans devreleri

Kesin düşük gürültülü ölçümler için korumalı kablolar (e . g ., poliüretan/pvc-korumalı)

Sıcaklık telafisi: Değişken laboratuvar/saha koşullarında sürüklenme için kritik

◆ Boyutlar:

◆ Özellikler ve uygulamalar

Tork anahtarı kalibrasyonu için reaksiyon tork sensörü,Çıkış 5 ~ 15kHz frekans sinyali veya 4 ~ 20mA akım sinyali, uzun mesafeli iletim için uygun .

Özellik küçük boyutu, kullanımı kolay ve kurulum, güçlü sinyal anti-müdahale yeteneği .

Ürün temassız tiptir, aşınma yok, en yüksek 8000rpm hız, uzun süreli yüksek hızlı rotasyon koşulları için uygun .

Şirketimiz tarafından, küçük hacim ve yüksek hızlı . ile her türlü tork ölçüm vesilesi için uygun olan özel gerinim köprüsü teknolojisi temelinde geliştirilen yeni bir üründür.

◆ Technical parametre

Parametre	Spesifikasyonlar
Capcity Range	3,5,10,20,30,50,100nm (isteğe bağlı)
Güç kaynağı voltajı	± 15V DC (frekans sinyali çıkışı), 24V DC (voltaj veya akım sinyal çıkışı)
Tork sinyali	5 ~ 15kHz (12V genliği, 0.0.10 khz), 4 ~ 20mA, 1 ~ 5V, 0-10 V (isteğe bağlı)
RHızlar Ange	0 ~ 1000,3000,6000,8000 rpm
Kesinlik	±0.25%, ±0.5%
Yıl istikrarı	% 0.25 / yıl
Yalıtım direnci	2000MΩ'dan büyük veya eşit (100VDC)
Ortam sıcaklığı	-20 ~ 60 derece
Göreceli nem	0-90%RH
Aşırı yük kapasitesi	150%
Frekans yanıtı	1ms

İsteğe bağlı aksesuarlar

	Tork ölçer, gösterge Aksesuarlar: Kurulum Araçları Yalnızca Tork Değer Ekranı Kablo; Tork Sensör Kablosu İsteğe bağlı: Rs232'yi destekleyin

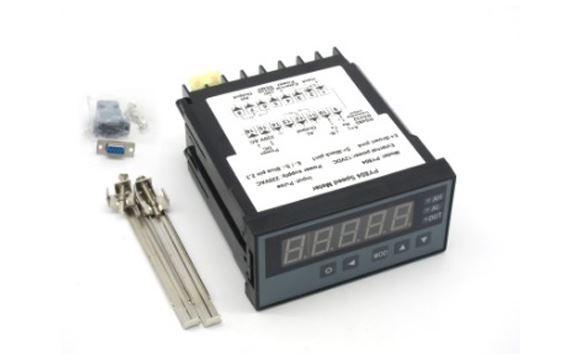

	Hız indcator Aksesuarlar: Kurulum Araçları Yalnızca hız değeri ekranı Kablo: Tork sensörü kablosu İsteğe bağlı: rs 232.
	Kaplılar Şaft Bağlantı Küçük kapasite için alüminyum Orta kapasite için alaşım çelik Büyük kapasite için paslanmaz çelik

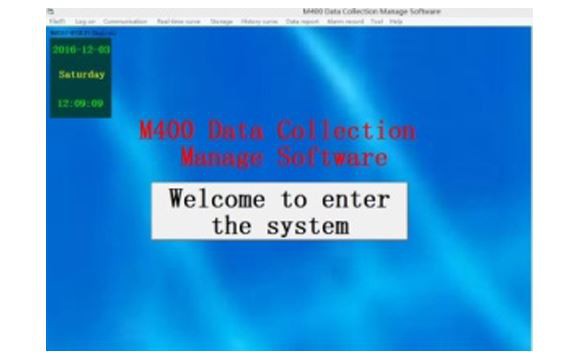

	PC yazılımı 1, Destek Veri Ekranı, Depolama, İndir . 2, Tork, Hız ve Güç Tüketimi Verileri Görüntüle ON'a bağlı sayaç bu işlevleri destekliyorsa .

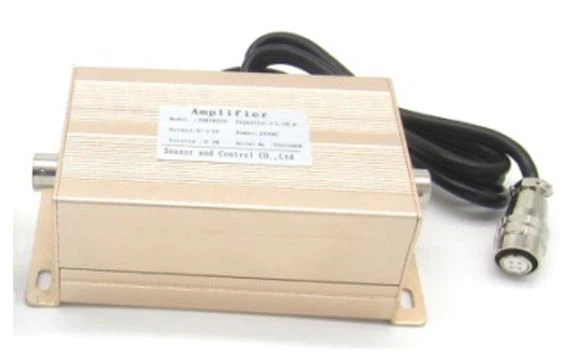

	Vericiler: MV/ V çıkışını analog çıkışa dönüştürmek için 0-5 v/ 0-10 v/ 4-20 mA gibi
